Датчик энкодера шпинделя двигателя DDR

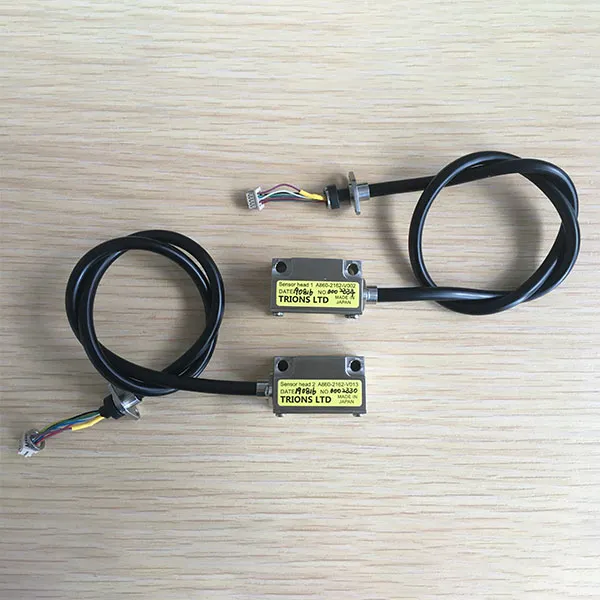

Магнитная головка датчика DDR-двигателя содержит две или три группы магниторезистивных чипов, соответствующих модулю зубчатого колеса. На тыльной стороне чипов установлены постоянные магниты, создающие смещающее магнитное поле.
Описание
маркер
Принцип работы

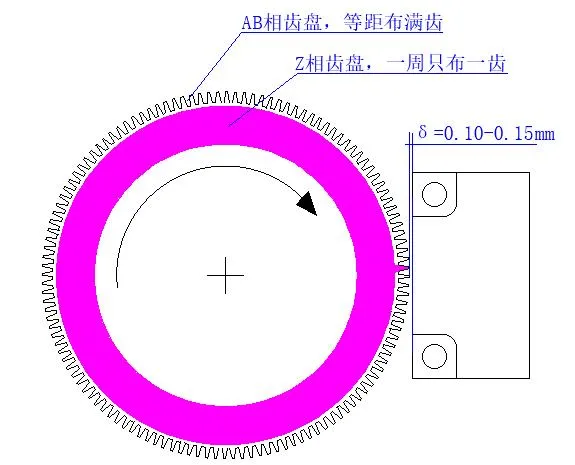

Магнитная головка датчика DDR-двигателя содержит две или три группы магниторезистивных чипов, соответствующих модулю зубчатого колеса. На тыльной стороне чипов установлены постоянные магниты, создающие смещающее магнитное поле. При правильном монтаже датчика относительно зубчатого колеса вращение последнего вызывает изменение магнитного поля, что приводит к генерации двух или трех синусоидальных сигналов. В системах автоматического управления анализ этих сигналов позволяет точно определять и контролировать параметры движения двигателя.
Характеристики продукта
● Совместимость с зубчатыми колесами модуля 0.2
● Бесконтактное измерение, рабочий диапазон частот 0-200 кГц
● Степень защиты IP67, температурный диапазон -40...+120°C
● Металлический корпус, повышенная надежность
● Низкий температурный дрейф, стабильный сигнал, высокая помехоустойчивость
Типовые применения
● Полный аналог магнитной головки A860-2162-V002/013
● Полный аналог магнитной головки A860-2162-V003/014
● Полный аналог магнитной головки A860-2155-V001
● Определение положения и измерение скорости/направления вращения двигателей DDR-шпинделей
● Мониторинг скорости и направления вращения двигателей ЧПУ станков
Технические параметры
| Модель | TDDR-3-02 | TDDR-2-02 | TDDR-3-04 |
| Эквивалентная модель | A860-2162-V002 | A860-2162-V013 | A860-2155-V001 |
| Номинальное напряжение Vin | 5 В, постоянный ток | 5 В, постоянный ток | 5 В, постоянный ток |
| Смещение выходного напряжения (25°C, δ=∞) | ≤60 мВ | ≤60 мВ | ≤60 мВ |
| Амплитуда выходного сигнала (25°C, δ=0.15мм) | >500 мВ | >500 мВ | ＞700 мВ |
| Частотный диапазон fc | 0-200 кГц | 0-200 кГц | 0-200 кГц |
| Фазовый сдвиг | 90±5° | 90±5° | 90±5° |
| Модуль зубчатого колеса | 0.2 | 0.2 | 0.4 |
| Рабочая температура | -40～120℃ | -40～120℃ | -40～120℃ |

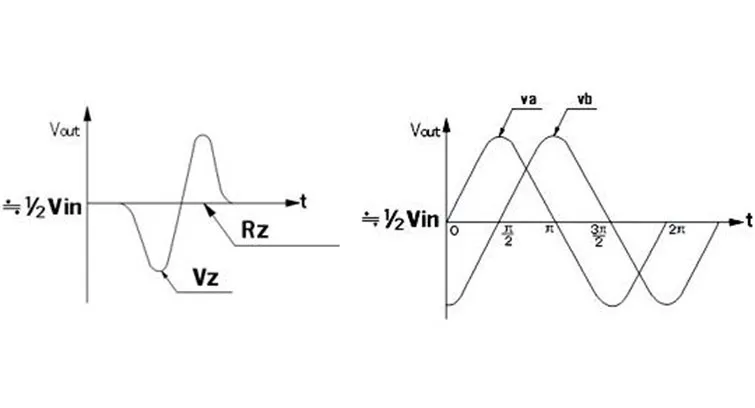

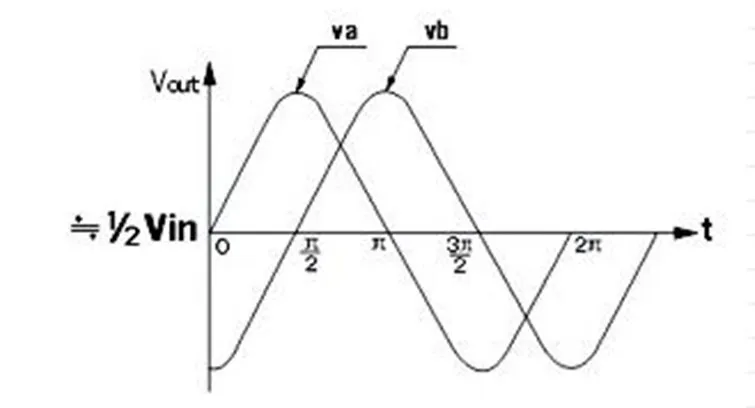

Выходные сигналы
