Двухпроводный датчик скорости вращения токового сигнала
Двухпроводный датчик скорости – это высокоточный датчик скорости, основанный на выходе сигнала тока двухпроводной системы и предназначенный для мониторинга скорости промышленного вращающегося оборудования (например, двигателя, шестерни, турбины, вала). Использование режима выхода тока 4 – 20mA, с сильной антиинтерференционной способностью, расстоянием передачи, простой проводкой и другими характеристиками, подходит для долгосрочной стабильной работы в суровых промышленных условиях.
Описание
маркер
Описание продукции:
Двухпроводный датчик скорости - это высокоточный датчик скорости, основанный на выходе сигнала тока двухпроводной системы и предназначенный для мониторинга скорости промышленного вращающегося оборудования (например, двигателя, шестерни, турбины, вала). Использование режима выхода тока 4 - 20mA, с сильной антиинтерференционной способностью, расстоянием передачи, простой проводкой и другими характеристиками, подходит для долгосрочной стабильной работы в суровых промышленных условиях.
Особенности продукции:
1.Двухпроводная конструкция, требующая только подключения двух линий питания (+) и выхода сигнала (-), упрощает проводку и снижает затраты на установку.
2.Выход сигнала тока (4 - 20mA), 4mA соответствует нулевой скорости вращения (настраивается), 20mA соответствует полной скорости вращения, линейный пропорциональный выход. Высокая устойчивость к электромагнитным помехам. Поддерживает передачу на большие расстояния (до нескольких сотен метров), а ослабление сигнала минимально.
3.Высокоточные измерения, точность измерения ±0,1% FS. Широкий диапазон скоростей (например, от 0 до 10000 RPM), Подходит для сценариев с низкой скоростью до высокой скорости.
4.Прочный и долговечный, корпус использует нержавеющую сталь или IP67 защитный алюминиевый материал, пылезащитный, водонепроницаемый, коррозионностойкий.
5.Гибкая конфигурация, поддержка выхода PNP / NPN, обеспечивает резьбовую установку, фланцевую фиксацию и другие различные механические интерфейсы, адаптированные к различным структурам оборудования.

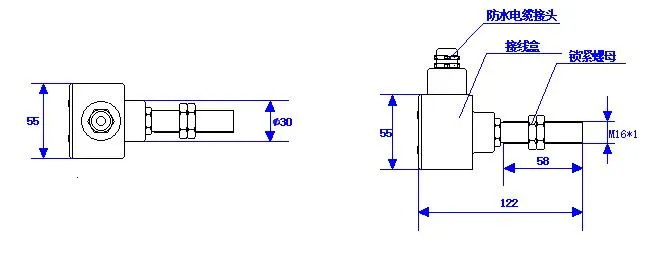

Внешний размер:
Типичное применение:
Контроль скорости вращения промышленных двигателей, насосов и вентиляторов
Мониторинг состояния электростанций и турбин
Инженерная техника, трансмиссия рельсового движения
Предупреждение о неисправностях оборудования автоматизированных производственных линий
Технические параметры:
| Рабочее напряжение | DC10-30V | Рабочая температура | -20-80℃ |
| Способ вывода | Выходной ток4-20mA | Длина резьбы и интерфейс | L=60，M16×1 |
| Выходной высокий ток | 46 - 48 мА (нагрузка 250 Ω) | максимальный расход тока холостого хода | 40mA |
| Выход низкого тока | 8-9mA(нагрузка250Ω） | Точность измерений | ±1 импульс |
| Максимальный выходной ток | 50mA | Изоляционное сопротивление | ＞100MΩ，100VDC |
| Дальность обнаружения | 0.2~2миллиметр | Способы защиты | Защита полярности и короткого замыкания |
| Диапазон частотных откликов | 0~15KHz | Способ запуска | Железистая шестерня или постоянный магнит |
| Класс защиты | IP67 | Материал корпуса | Медный никель + алюминиевая коробка |
| Диаметр кабеля | 5-12mm | Вибрация | 200Hz,8g |
связаться с нами
Сопутствующие популярные продукты

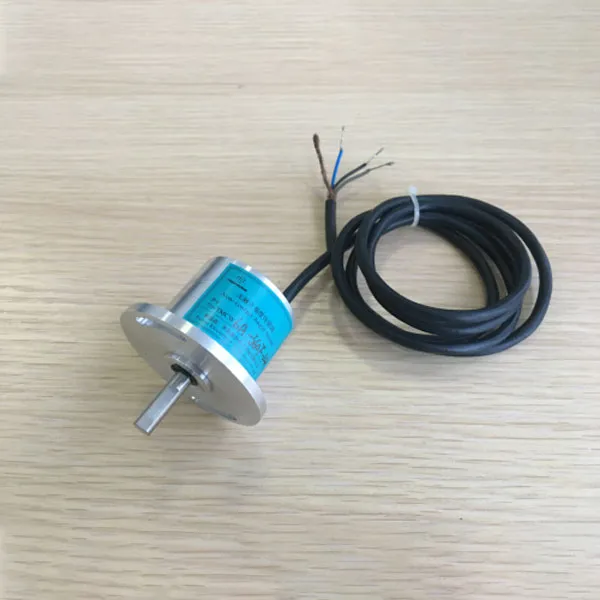

TMCW6 серия: бесконтактный угловой датчик
Бесконтактные датчики угла серии TMCW6 используют интегрированные магниторезистивные микросхемы для бесконтактного измерения магнитного сигнала.
TCDM серия: магнитоэлектрический датчик скорости
Пассивный выход: прямая индукция выходного сигнала ферромагнитного материала без дополнительного питания Выход по двухпроводной системе: только 2 линии, без полярности, удобный провод

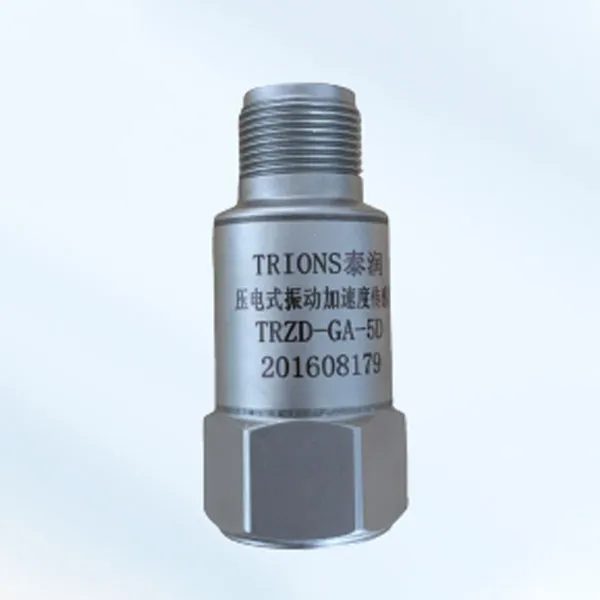

MEMS-виброакселерометр
Одноосные датчики вибрационного ускорения серии TRZD – AD представляют собой датчики, созданные с использованием технологии MEMS для измерения ускорения вибрации объекта и мониторинга частоты, амплитуды и ударных сигналов механического оборудования в режиме реального времени.
TR – PA1010 датчик скорости вращения шестерни волочильной машины
TR – PA1010 – это датчик скорости вращения, специально предназначенный для оборудования волочильной машины для контроля скорости вращения роликов, шпинделей или убирающихся катков в процессе обработки металлической проволоки.
Считывающая головка магнитной линейки
Магнитная решетка и считывающая головка представляют собой высокоточную бесконтактную систему определения местоположения, которая обеспечивает измерение линейного или вращающегося смещения по магнитному принципу.
Цифровой датчик наклона с большим диапазоном измерений
Максимальный угол наклона крупногабаритного датчика наклона TQXL может достигать ± 100 °, используя высокопроизводительный датчик ускорения MEMS с низким значением g, с помощью нелинейной компенсации, компенсации ошибок поперечной оси, технологии фильтрации и т. д.
FANUC: сенсорная головка двигателя
A20B-2003-0311 представляет собой высокоточную магнитную считывающую головку, специально разработанную для определения скорости, направления вращения и положения в сервосистемах ЧПУ станков. Широко применяется в сервосистемах FANUC.
TMCWQ серия: бесконтактный угловой датчик для автомобилей
Бесконтактные датчики угла серии TMCWQ используют интегрированные магниторезистивные микросхемы для бесконтактного измерения магнитного сигнала. Обработка сигнала микропроцессором позволяет преобразовывать механический угол в стандартные выходные сигналы (4-20мА, 0-5В, 0-10В, 1-5В и др.).
NR серия: датчик скорости турбокомпрессора
Датчик скорости турбокомпрессора серии MAN NR представляет собой высокоточное устройство контроля скорости вращения, специально разработанное для системы турбонаддува дизельного двигателя MAN, которое использует бесконтактную магнитоэлектрическую индукцию для обнаружения скорости турбонагнетателя в режиме реального времени и обеспечения эффективной и безопасной работы двигателя.
Магнитоэлектрический двухпроводный датчик скорости вращения SZMB
Магнитоэлектрический двухпроводный датчик скорости SZMB представляет собой бесконтактное устройство измерения скорости, основанное на принципе электромагнитной индукции и предназначенное для мониторинга скорости вращающегося механизма. Обнаруживая изменения магнитного поля шестерни, шестерни или выпуклости, выходной импульсный сигнал, обратная связь со скоростью вращения в реальном времени.
MAS серия: бесконтактный угловой датчик
Бесконтактные датчики угла серии MAS используют магниторезистивные элементы SMR в качестве чувствительных компонентов, преобразуя механический угол в электрический сигнал посредством магнитного поля.

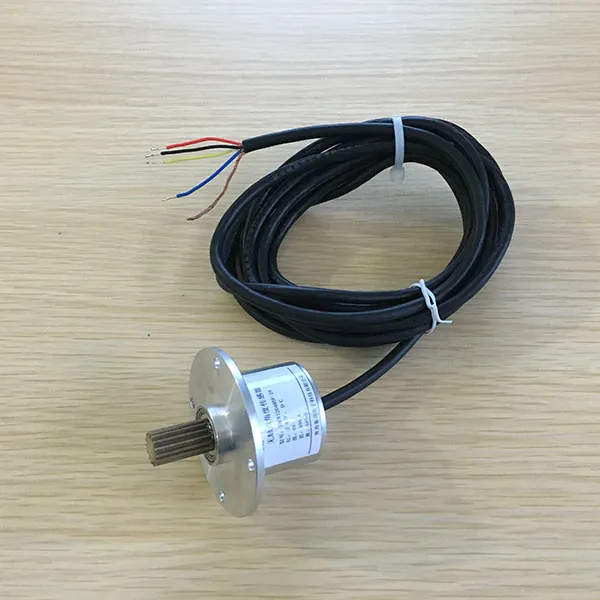

TMCW-D серия: бесконтактный угловой датчик с цифровым выходом
Бесконтактные датчики угла серии TMCW-D с цифровым выходом используют интегрированные магниторезистивные микросхемы для бесконтактного измерения магнитного сигнала.
TCR серия: магнитоэлектрический датчик скорости турбокомпрессора
Датчик скорости турбокомпрессора серии TCR представляет собой высокоточное и надежное устройство контроля скорости, специально разработанное для турбокомпрессорных двигателей.

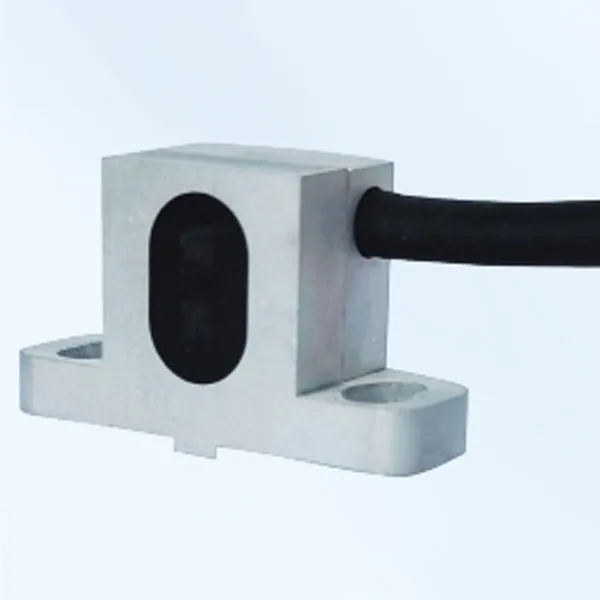

TR-GEL2444 серия: энкодер шпинделя
