Замена головки датчика A860-2150-V001
Особенности продукта • Совместим с модулями 0,4 • Бесконтактное измерение, рабочая частота 0-200 кГц • Степень защиты IP67, рабочая температура от -40 до 120 °C • Металлический корпус, прочный и надежный • Низкий температурный дрейф, стабильный сигнал, высокая помехоустойчивость Типичные обла...
Описание
маркер
Особенности продукта
• Совместим с модулями 0,4
• Бесконтактное измерение, рабочая частота 0–200 кГц
• Степень защиты IP67, рабочая температура от -40 до 120 °C
• Металлический корпус, прочный и надежный
• Низкий температурный дрейф, стабильный сигнал, высокая помехоустойчивость
Типичные области применения
• Используется в шпинделях MAKINO
• Заменяет головку датчика шпинделя MAKINO A860-2150-V001
• Двигатели шпинделя MAKINO, кодирование положения и измерение скорости/направления
Принцип работы:

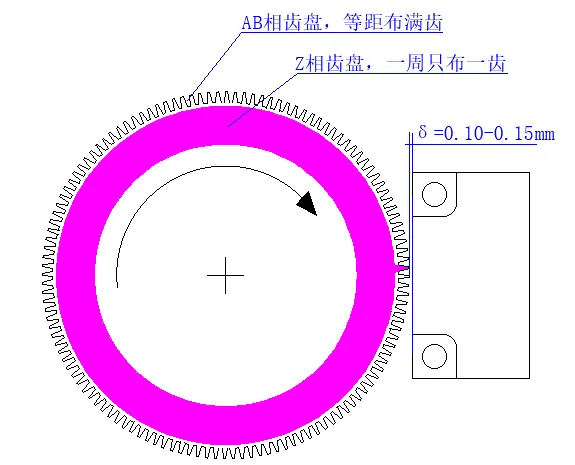

Сенсорная головка A860-2150-V001 содержит два (или три) набора магниторезистивных чипов, соответствующих модулю редуктора. На обратной стороне чипов установлены магниты, создающие подмагничивающее магнитное поле. Датчик и редуктор должны быть правильно установлены во время эксплуатации. Вращение редуктора вызывает изменение магнитного поля на обратной стороне двух (или трёх) чипов энкодера, что приводит к выдаче датчиком двух (или трёх) синусоидальных сигналов. В системах автоматического управления анализ этих синусоидальных сигналов позволяет определять и отслеживать параметры движения таких компонентов, как двигатели.
Технические параметры
| Эквивалентная модель производительности | А860-2150-V001 |
| Номинальное рабочее напряжение Vin | 5 В, постоянный ток |
| Выходное напряжение смещения, при Vin25℃, δ=∞ | ≤ 60 мВ |
| Выходная амплитуда Voutpp (мВ), 25℃ , δ = 0,15 мм | > 500 мВ |
| Частота отклика fc | 0-200 кГц |
| Разность фаз | 90±5° |
| Модуль шестерни | 0,4 |
| Рабочая температура | -40～120℃ |
| Длина линии | 1,2 метра |

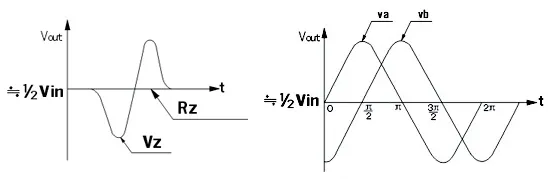

Выходной сигнал:
Схема выходного сигнала A860-2150-V001
