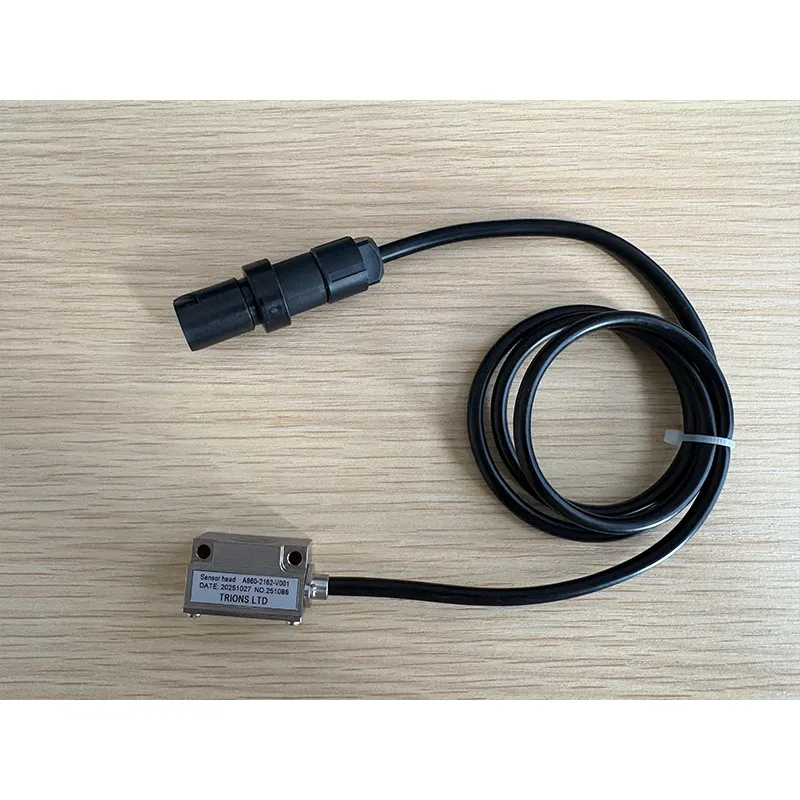

Замена головки датчика A860-2162-V001
Особенности продукта • Совместим с модулями 0,2 • Бесконтактное измерение, рабочая частота 0-200 кГц • Степень защиты IP67, рабочая температура от -40 до 120 °C • Металлический корпус, прочный и надежный • Низкий температурный дрейф, стабильный сигнал, высокая помехоустойчивость Типичные обла...
Описание
маркер
Особенности продукта
• Совместим с модулями 0,2
• Бесконтактное измерение, рабочая частота 0–200 кГц
• Степень защиты IP67, рабочая температура от -40 до 120 °C
• Металлический корпус, прочный и надежный
• Низкий температурный дрейф, стабильный сигнал, высокая помехоустойчивость
Типичные области применения
• Используется в шпинделях MAKINO
• Заменяет A860-2162-V001 и A860-2162-V012
• Кодирование положения двигателя шпинделя MAKINO и измерение скорости/направления
Принцип работы:

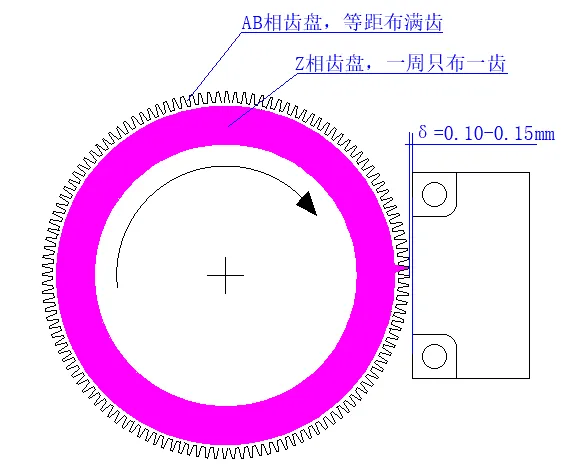

Головка датчика двигателя DDR содержит два (или три) набора магниторезистивных чипов, соответствующих модулю редуктора. На обратной стороне чипов установлены магниты, создающие подмагничивающее магнитное поле. При использовании датчик и редуктор должны быть правильно установлены. Вращение шестерни вызывает изменение магнитного поля на обратной стороне двух (или трёх) наборов чипов энкодера, в результате чего датчик выдаёт два (или три) синусоидальных сигнала. В системах автоматического управления анализ этих синусоидальных сигналов позволяет определять и отслеживать параметры движения таких компонентов, как двигатель.
Технические параметры
| Эквивалентная модель производительности | А860-2162-В001 | А860-2162-V012 |
| Номинальное рабочее напряжение Vin | 5 В, постоянный ток | 5 В, постоянный ток |
| Выходное напряжение смещения, при Vin25℃, δ=∞ | ≤ 60 мВ | ≤ 60 мВ |
| Выходная амплитуда Voutpp (мВ), δ = 0,15 мм при 25℃ . | > 500 мВ | > 500 мВ |
| Частота отклика fc | 0-200 кГц | 0-200 кГц |
| Разность фаз | 90±5° | 90±5° |
| Модуль шестерни | 0,2 | 0,2 |
| Рабочая температура | -40～120℃ | -40～120℃ |
| Длина линии | Доступны размеры 0,8 метра или 1,2 метра. | |

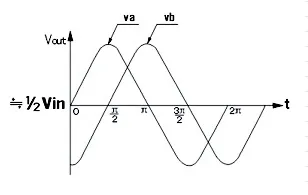

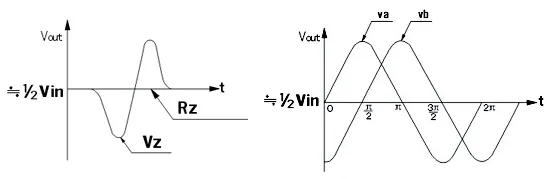

Выходной сигнал:
