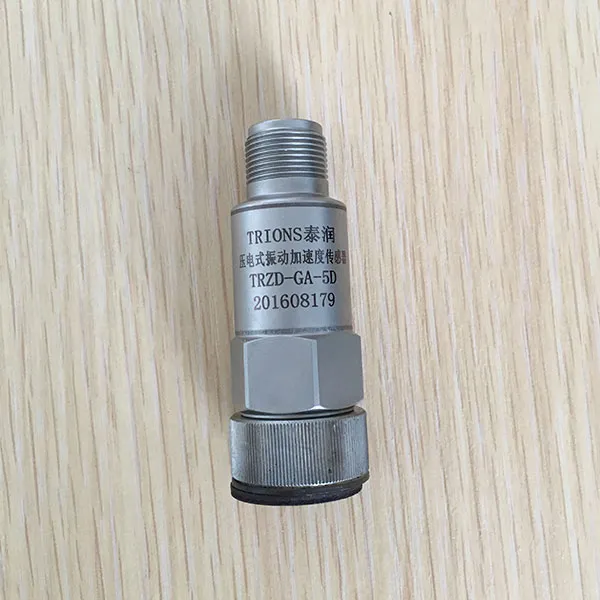

Пьезоэлектрический виброакселерометр
Датчик вибрационного ускорения токового типа TRZD – GA основан на принципе пьезоэлектрического эффекта, механические вибрации преобразуются в электрические сигналы через пьезоэлектрические чувствительные элементы.
Описание
маркер
Описание продукции
Датчик вибрационного ускорения токового типа TRZD - GA основан на принципе пьезоэлектрического эффекта, механические вибрации преобразуются в электрические сигналы через пьезоэлектрические чувствительные элементы, встроенные прецизионные схемы регулирования сигналов, могут напрямую выводить промышленные сигналы стандарта 4 - 20mA, идеально адаптированы к системе управления PLC, DCS и другим характеристикам, с широким диапазоном частот, большим динамическим диапазоном, хорошей стабильностью и т.д, является идеальным выбором для промышленного мониторинга вибрации, диагностики неисправностей оборудования и других областей.
Характеристика изделия
● Промышленный стандартный выход: 4 - 20mA двухпроводный выход с сильной помехоустойчивостью
● Широкий диапазон шума: 1 Гц ~ 5 кГц (±3 дБ), покрывающий основной диапазон механических колебаний
● Широкий диапазон опционов: ±10g / ±50g / ±100g (настраивается)
● Взрывоопасный дизайн Ben 'an: Дополнительная сертификация Ex ia IIC T6 Ga
● Высокая адаптивность окружающей среды: работа при широкой температуре от - 40°C до + 85°C, класс защиты IP67

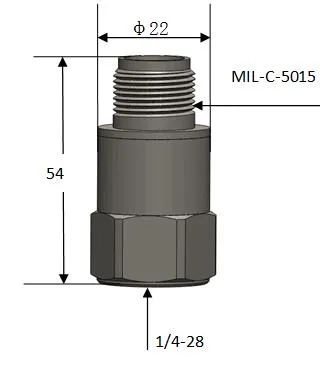

Габаритные размеры
Сценарий применения
● Мониторинг вибрации вращающегося механизма (электродвигатель, насос, вентилятор и т.д.)
● Испытания аэрокосмических двигателей
Тестирование автомобиля на NVH
● Прогнозируемое обслуживание промышленного оборудования
● Мониторинг вибрационной среды военной техники
Технические показатели
| Динамические характеристики | Физические характеристики | ||
| Чувствительность (ACI) | Значение ускорения / 16 (mA / g) | Структурные формы | Вырезание |
| Выход тока (DCI) | 4-20mA | Материал корпуса | Нержавеющая сталь 304 |
| Диапазон измерений | ±5g~±100g | Режим вывода | 5 / 8 - 24 Двоичные розетки |
| Амплитудная нелинейность | ±1% | Режим установки | 1 / 4 - 28 или М5, М8, М10 |
| Ошибка измерения | ≤5% | Класс защиты | IP65 |
| Частотная реакция | 5～1,000Hz（±1dB) | Вес | 80 г |
| Нелинейность | <1%FS | ||
| Электрические свойства | Приложение | ||
| Электрическое напряжение | 15VDC～30VDC | Установка болтов | 1 / 4 - 28 или М5, М8, М10 |
| Установка наземной изоляции | ≥108Ω | Подключить кабель | Подключенные кабели MIL (стандартные) |
| Рабочая температура | -40℃～+85℃ | ||
| Предел удара (пик) | 1000 g | ||

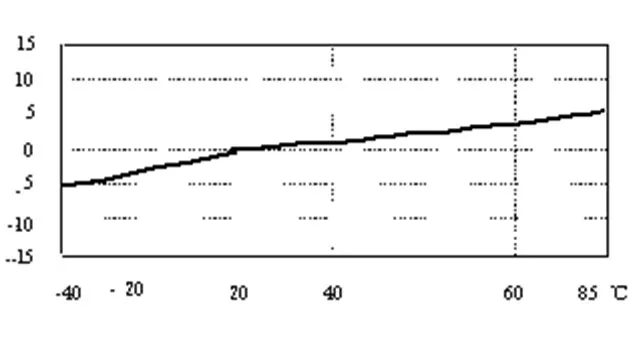

Кривая температуры
