Считывающая головка магнитной линейки
Магнитная решетка и считывающая головка представляют собой высокоточную бесконтактную систему определения местоположения, которая обеспечивает измерение линейного или вращающегося смещения по магнитному принципу.
Описание
маркер
Описание продукции
Магнитная решетка и считывающая головка представляют собой высокоточную бесконтактную систему определения местоположения, которая обеспечивает измерение линейного или вращающегося смещения по магнитному принципу.Система состоит из магнитной линейки и считывающей головки и имеет характеристики защиты от загрязнения, вибрации, долголетия и т. д.
Принцип работы
● Линейка с магнитной решеткой: поверхность записывает высокоточные магнитные полярные сигналы (попеременное расположение полюсов N / S), образуя кодирование положения.
● Головка считывания: обнаружение изменений магнитного поля с помощью магнитно - чувствительных элементов (например, датчиков холла) и преобразование в выход электрического сигнала.
● Обработка сигналов: внутренняя схема декодирует фазовые импульсы A / B, вычисляет смещение и направление движения (положительное / обратное).
Типичное применение
● Станок с чпу: фрезерный станок, токарный станок, станок с замкнутым контуром управления положением шлифовального станка.
● Автоматизированные производственные линии: манипуляторы,AGV、Точное расположение конвейера.
● 3D - печать / лазерная резка: управление линейным движением с высоким разрешением.
● Медицинское оборудование: КТ - машины, обратная связь по смещению хирургических роботов.
● Лифты / Орбитальный транспорт: стратосферное позиционирование、мониторинг скорости.

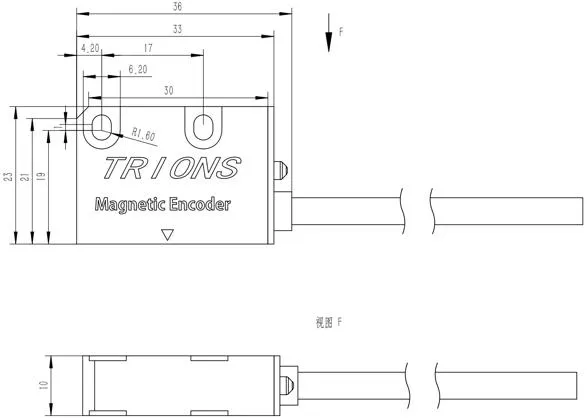

Внешний размер
Технические параметры
| Рабочее напряжение | 5-30VDC ±5% |
| Рабочий ток холостого хода | ≤30mA |
| ток выходной нагрузки | Максимум 50 мА (сигнал на каждый маршрут) |
| Тип сигнала | 5 сердечников: A, B, Z Трехканальный импульсный сигнал
8 сердечник: A + / A -, B + / B -, Z + / Z - шестиканальный импульсный сигнал |
| форма вывода сигнала | двухтактный вывод |
| высокий уровень сигнала | напряжение питания |
| Низкий уровень сигнала | ≈0V |
| абелевая разность фаз | 90±3° |
| Точность системы | ±20μm |
| Точность повторения | ±1 импульс |
| Установочный зазор | 0.1-2mm |
| Скорость перемещения | Максимум 15 м / с |
| Рабочая температура | -20-85℃ |
| Класс защиты | IP67 |
