M12 серия: датчик скорости вращения
Датчик скорости вращения шестерни CM12 – P представляет собой компактный, высокоточный бесконтактный датчик скорости, спроектированный с использованием резьбовой оболочки M12×1 и подходящий для измерения скорости вращения вращающегося оборудования, такого как шестерня, зубчатый диск и ось.
Описание
маркер
Описание продукции
Датчик скорости вращения шестерни CM12 - P представляет собой компактный, высокоточный бесконтактный датчик скорости, спроектированный с использованием резьбовой оболочки M12×1 и подходящий для измерения скорости вращения вращающегося оборудования, такого как шестерня, зубчатый диск и ось.Датчик, основанный на принципе магнитоэлектрической индукции или эффекта холла, может обнаруживать изменения расстояния зуба металлической шестерни, выводить стабильные импульсные или переключательные сигналы и широко используется в промышленной автоматизации, мониторинге механической передачи и других областях.
Типичное применение
● Определение скорости вращения шестерни / зубчатого диска (двигатель, коробка передач, насос и т.д.)
● Контроль скорости вращающегося оборудования (с помощью конвейера, вентилятора, кодера)
● Промышленный автоматизированный подсчет (производственные линии, системы сортировки)
● Мониторинг систем передачи транспортных средств (инженерная техника, сельскохозяйственное оборудование)

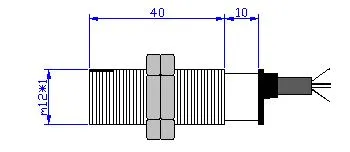

Габаритные размеры
Технические параметры
| Принцип обнаружения | эффект холла |
| Рабочее напряжение | DC10~30V |
| Режим вывода | 1 - Отключение коллектора NPN, 2 - PNP, 3 - NPN с натяжным
сопротивлением;4 - двухтактный выход |
| Выходной высокий уровень | напряжение питания - 1В |
| Выходной низкий уровень | ≤0.7V |
| Максимальный выходной ток | 50mA |
| Дальность обнаружения | 0,2 ~ 3 мм (относится к триггерам) |
| Рабочая температура | -40℃ ~ +85℃ |
| Частотная реакция | 0~18KHz |
| Класс защиты | IP66 |
