M16-D серия: двухканальный датчик скорости зубчатого колеса
Двухканальный датчик скорости вращения сигнала CM16 – D представляет собой высоконадежное оборудование для обнаружения скорости вращения промышленного класса, спроектированное с использованием твердой оболочки с большой резьбой M16×1 или M16×1.5, с двухканальной независимой выходной функцией, которая может одновременно обеспечивать высокоточное измерение скорости вращения и определение направления вращения.
Описание
маркер
Описание продукции
Двухканальный датчик скорости вращения сигнала CM16 - D представляет собой высоконадежное оборудование для обнаружения скорости вращения промышленного класса, спроектированное с использованием твердой оболочки с большой резьбой M16×1 или M16×1.5, с двухканальной независимой выходной функцией, которая может одновременно обеспечивать высокоточное измерение скорости вращения и определение направления вращения.Датчик особенно подходит для жестких промышленных сценариев, требующих долгосрочной стабильной работы, таких как тяжелая техника, ветроэнергетическое оборудование и железнодорожный транспорт.
Типичное применение
● Контроль скорости вращения и рулевого управления ветровой коробкой передач
● Мониторинг здоровья тяговых электродвигателей высокоскоростных железных дорог / метро
● Тяжелая трансмиссия шахтных дробилок, прокатных станков
● Мониторинг осей судовых двигательных систем
● Альтернативные фотоэлектрические кодеры в суровых условиях

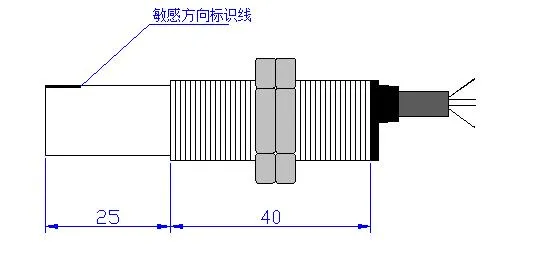

Внешний размер
Технические параметры
| Принцип обнаружения | эффект Холла |
| Электрическое напряжение | 5-30V DC |
| выходной сигнал | A / B - фазовые двухканальные волны |
| Режим вывода | NPN, PNP, NPN с натяжным сопротивлением, двухтактным, комплементарным,NPN+PNP |
| Частотная реакция | 0-18kHz |
| Дальность обнаружения | 0,5 ~ 2 мм (регулируемый) |
| Точность обнаружения | импульс ±1 |
| Класс защиты | IP67 |
| Рабочая температура | -40℃ ~ +85℃ |
| Спецификация резьбы | M16×1，M16×1.5 |

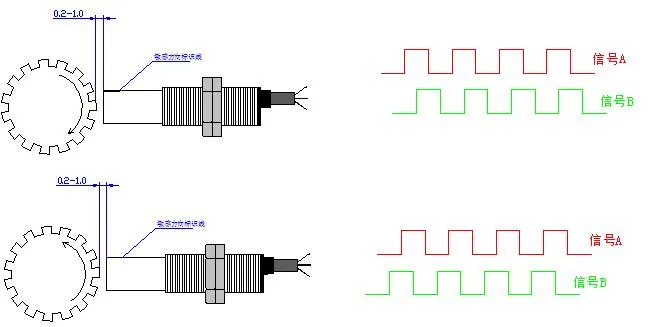

Форма выходной волны
