MAS серия: бесконтактный угловой датчик
Бесконтактные датчики угла серии MAS используют магниторезистивные элементы SMR в качестве чувствительных компонентов, преобразуя механический угол в электрический сигнал посредством магнитного поля.
Описание
маркер
Описание продукта
Бесконтактные датчики угла серии MAS используют магниторезистивные элементы SMR в качестве чувствительных компонентов, преобразуя механический угол в электрический сигнал посредством магнитного поля. Внутри изделия установлен стандартный преобразователь, который в соответствии с измеряемым угловым диапазоном выдает стандартный выходной сигнал: напряжение (0-5В, 1-5В и др.) или ток (4-20мА), что обеспечивает простую интеграцию с вторичными приборами и PLC-системами.
Области применения
● Контроль, измерение и регулирование угловых положений
● Измерение и управление углом открытия электроклапанов
● Управление натяжением в текстильном и бумагоделательном оборудовании
● Системы измерения и контроля уровня жидкостей

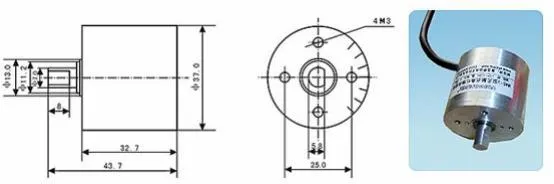

Габаритные размеры
Технические параметры
| Модель | MAS-A-30/-60 /-90 | MAS-V-30 /-60/-90 |
| Рабочее напряжение | 12-24V | 12-30V |
| Линейный диапазон | ±15°,±30°,±45° (возможно изготовление 0-90°) | ±15°,±30°,±45° (возможно изготовление 0-90°) |
| Выходной сигнал | 4-20мА | 0-5V，0-10V，1-5V |
| Механический угол поворота | 360° | 360° |
| Разрешение | Непрерывное | Непрерывное |
| Линейность | ≤2% | ≤2% |
| Температурный дрейф | ≤0.01°/℃ | ≤0.01°/℃ |
| Рабочая температура | -10～70℃ | -10～70℃ |
| Крутящий момент | ＜0.5g.cm | ＜0.5g.cm |
| Влажность | ≤95RH | ≤95RH |
| Степень защиты | IP65 | IP65 |

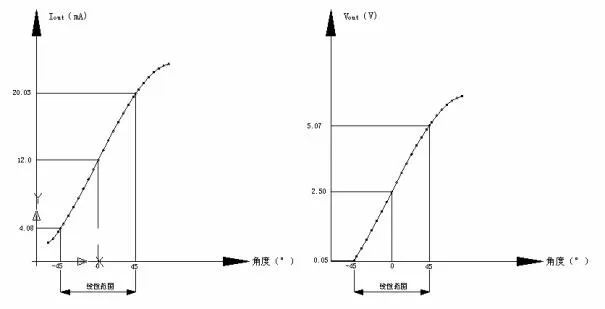

Типовый выходный сигнал
