Датчик вращения зубчатого колеса с керамическим стержнем серии S22-293
2025-05-08
Описание продукта
При управлении открытием и закрытием больших шлюзовых ворот основная роль двухпозиционного датчика зубчатых роликов (датчика с керамическим стержнем) заключается в отслеживании точного положения ворот в режиме реального времени и преобразовании его в распознаваемый электрический сигнал для передачи в систему управления, чтобы обеспечить безопасность, стабильность и синхронизацию работы шлюзовых ворот. Благодаря зацеплению зубчатых роликов с механической конструкцией ворот, датчик контролирует открытие (смещение) и направление движения ворот в режиме реального времени и преобразует механическое смещение в электрические сигналы (например, напряжение, ток или цифровые сигналы), которые передаются в центральную систему управления.

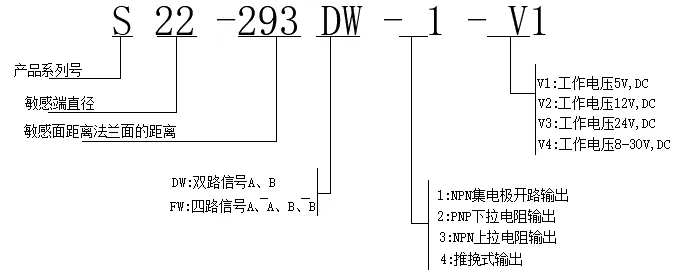

Инструкции по выбору

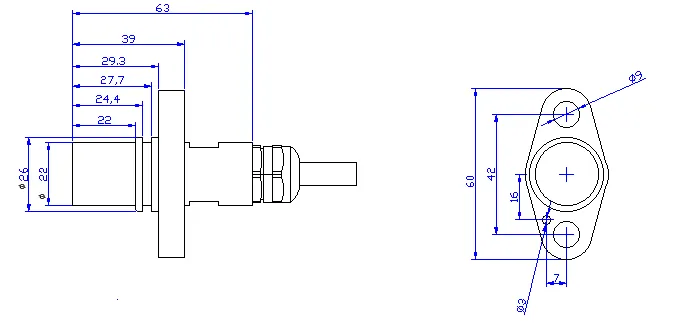

Габаритные размеры
Технические параметры
| Рабочее напряжение | Доступны четыре напряжения | Частота отклика | 0HZ ～ 15KHZ |
| Выходной сигнал | Высокий уровень: > напряжения питания -1В; Низкий уровень: < 0,7В | Рабочая температура | -40～125℃ |
| Потребляемый ток | <50 мА | Метод вывода | Доступны четыре способа вывода |
| Форма триггера | Стальной магнитный пусковой механизм | Функция суждения | См. диаграмму выходного сигнала |
| Разрешающий модуль | Расстояние между зубьями 1 мм или более | Применяемая влажность | ≤95%RH |
| Расстояние обнаружения | 0.3～1mm | Режим защиты | Защита от переполюсовки и короткого замыкания на выходе |
| Класс защиты | IP67 | Материал корпуса | Нержавеющая сталь |

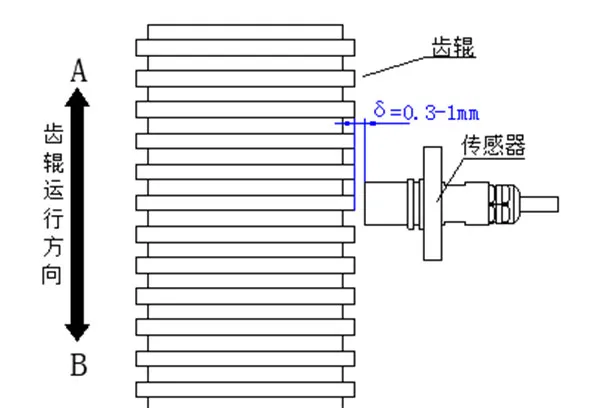

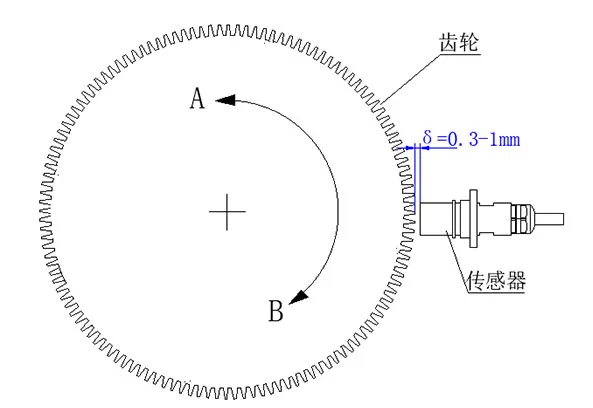

Схема установки

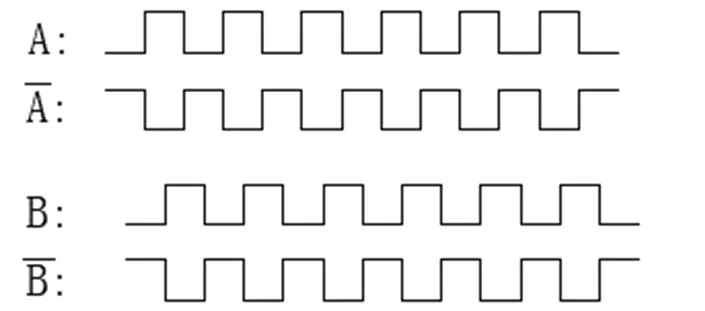

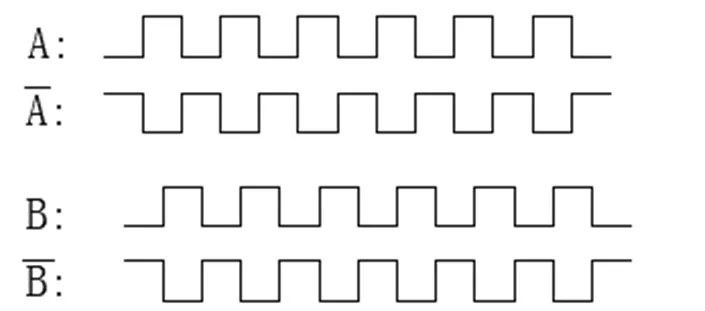

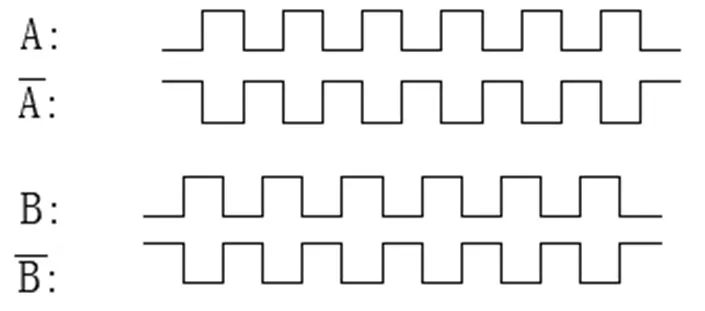

Взаимосвязь между выходным сигналом и направлением движения
Датчики с двумя выходами имеют только сигналы A и B, без
Способ подключения
В соответствии с маркировкой конкретного изделия.
Внимание
1. чувствительная поверхность датчика не должна подвергаться ударам и царапинам.
2. экранирующий провод датчика должен быть подвешен и не может быть подключен к линии 0 В.
3. не проводите электропроводку, запретите выходную линию и положительную линию питания или короткое замыкание линии 0В в течение длительного времени.
4. запретить использование избыточного давления.
