S22-293 серия: керамический датчик для зубчатых валков
Керамический датчик зубчатого ролика представляет собой высокоточное и долговечное устройство для контроля положения, специально предназначенное для системы открытия и закрытия шлюзовых затворов больших размеров.
Описание
маркер
Краткое описание продукции
Керамический датчик зубчатого ролика представляет собой высокоточное и долговечное устройство для контроля положения, специально предназначенное для системы открытия и закрытия шлюзовых затворов больших размеров.В данном датчике применяется высокопрочный инженерный керамический материал и прецизионная конструкция зубчатых валиков, с помощью принципа бесконтактного измерения в реальном времени контролирует положение спуска и подъема затвора, скорость и состояние открытия и закрытия затвора, обеспечивает надежное восприятие положения современного гидротехнического объекта, обеспечивает точный контроль и безопасность работы шлюза.
Применить сцену
● Гидротехнические объекты: управление подъемом и подъемом больших шлюзов, шлюзов и шлюзов шлюзов.
● Гидроэлектростанция: контроль за открытостью направляющих лопастей турбин и затворов.
● Муниципальный дренаж: шлюзы от наводнений, регулирование расхода насосной станции.
● Морская инженерия: приливные электростанции, управление шлюзами морской воды.

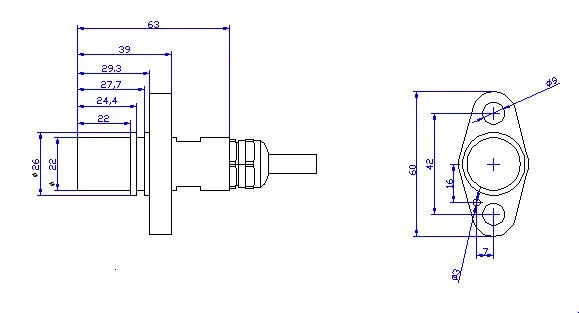

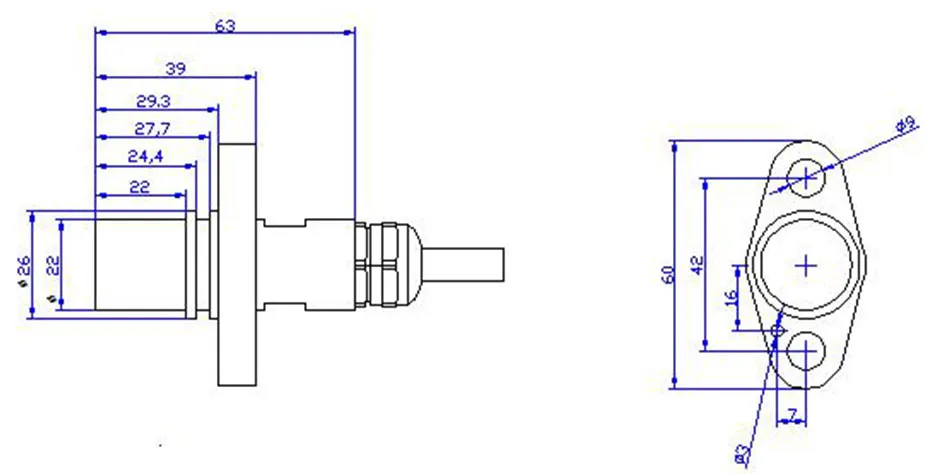

Габаритные размеры

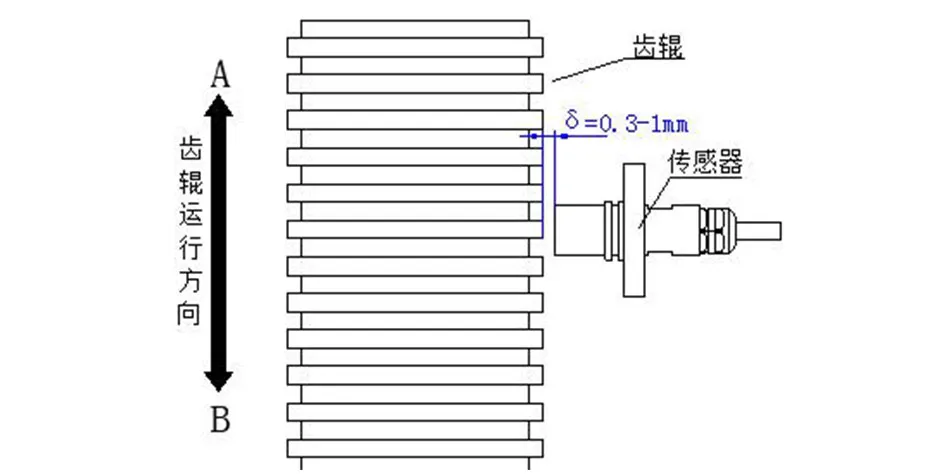

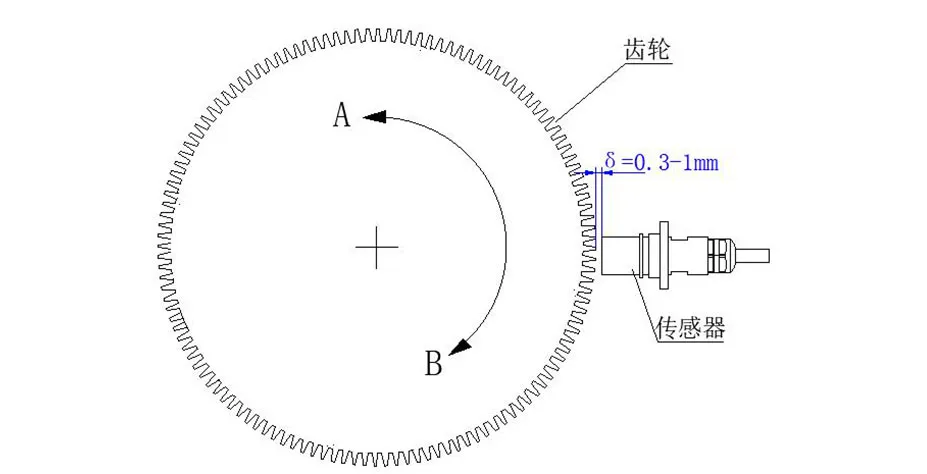

Монтажная схема
Технические параметры
| Рабочее напряжение | Четыре напряжения можно выбрать. | Частота отклика | 0HZ ～ 15KHZ |
| выходной сигнал | Высокий уровень: > напряжение питания - 1В; низкий уровень: < 0,7В | Эксплуатационная температура | -40～125℃ |
| Потребление тока | ＜50mA | Режим вывода | Можно выбрать четыре способа выхода. |
| Форма запуска | Завод стальной магнитной шестерни | Судейская функция | См. диаграмму выходного сигнала |
| Модуль разрешения | Расстояние между зубьями более 1 мм | Применимая влажность | ≤95%RH |
| Дальность обнаружения | 0.3～1mm | Способы защиты | Защита полярности и короткого замыкания на выходе |
| Класс защиты | IP67 | Материалы корпуса | Нержавеющая сталь |

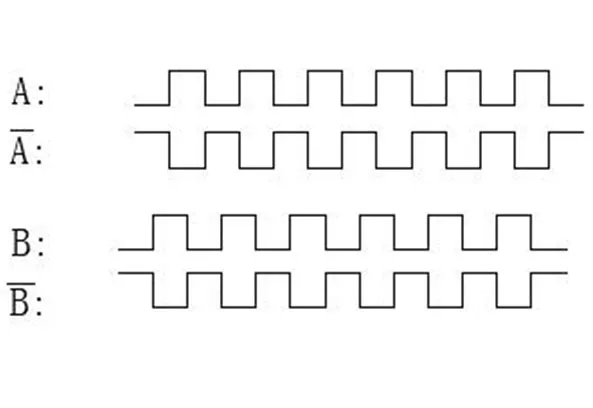

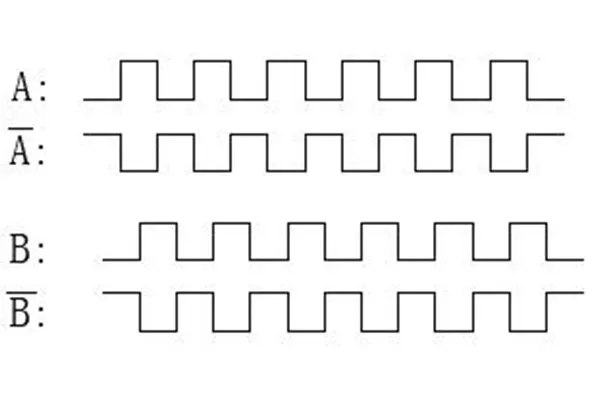

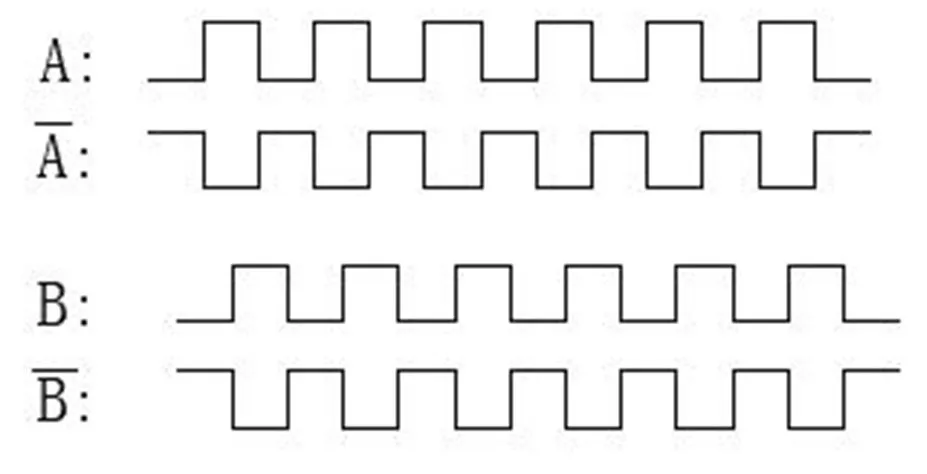

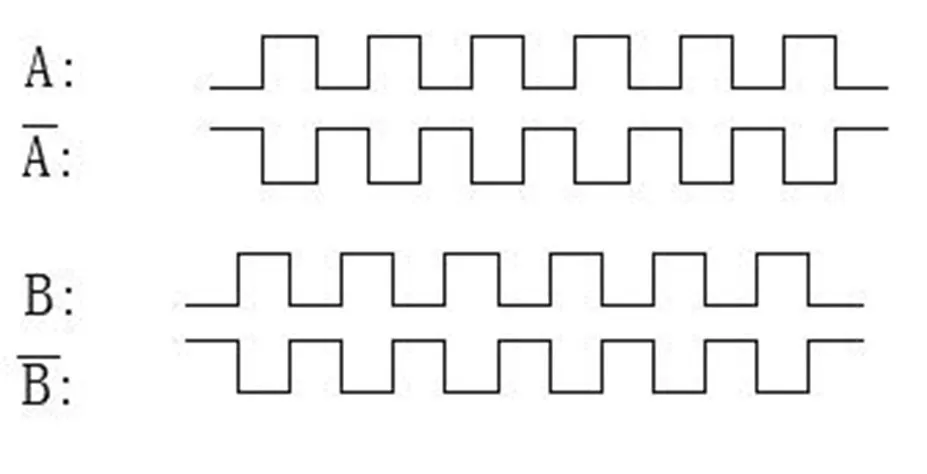

Отношение выходного сигнала к направлению движения
