TCDM серия: магнитоэлектрический датчик скорости
Пассивный выход: прямая индукция выходного сигнала ферромагнитного материала без дополнительного питания
Выход по двухпроводной системе: только 2 линии, без полярности, удобный провод
Описание
маркер
Особенности продукции
● Пассивный выход: прямая индукция выходного сигнала ферромагнитного материала без дополнительного питания.
● Выход по двухпроводной системе: только 2 линии, без полярности, удобный провод.
● Bыход синусоидальных волн: каждый раз, когда детектор проходит через датчик, датчик выводит сигнал, похожий на синусоидальный.
● Внутри датчика находится структура катушки с индукционным сердечником, высокая надежность, подходящая для суровых мест.
Сценарий применения
● Промышленное оборудование: двигатель, вентилятор, вал насоса, контроль скорости вращения конвейерной ленты.
● Транспортная техника: колеса поезда、судовые двигатели、 автомобильные коробки передач для измерения скорости.
● Энергетическая сфера: защита вращения гидротурбин、ветрогенераторов、газовых турбин.
● Автоматизированная производственная линия: коробка передач, вспомогательная проверка кодера, управление скоростью конвейера.

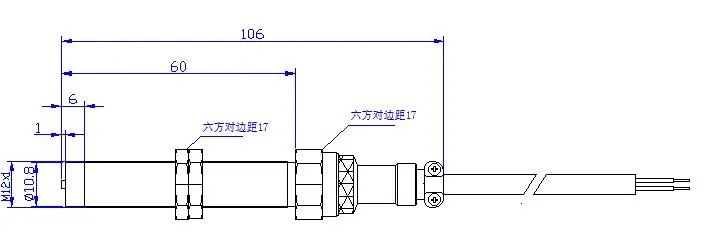

Типичные размеры изделия
Технические параметры
(в зависимости от конкретной спецификации продукта)
| Тип
|
Значение сопротивления (Омега)
±10% |
Значение индуктивности (mH)
±20% |
Выходная амплитуда Vpp (V)
@60Hz |
Выходная амплитуда VP (V)
@1500Hz |
| TCDM6-25 | 160 | 20 | ＞0.2 | ＞2 |
| TCDM8-20 | 240 | 45 | ＞0.4 | ＞3 |
| TCDM10-30CB | 1000 | 140 | ＞1 | ＞4 |
| TCDM12-40 | 750 | 160 | ＞1 | ＞6 |
| TCDM12-60C | 750 | 160 | ＞1 | ＞8 |
| TCDM12-190C | 850 | 300 | ＞1 | ＞8 |
| TCDM16-60C | 850 | 350 | ＞2 | ＞20 |
| TCDM18-42 | 550 | 300 | ＞2 | ＞20 |
| TCDM22-50B | 550 | 300 | ＞2 | ＞20 |

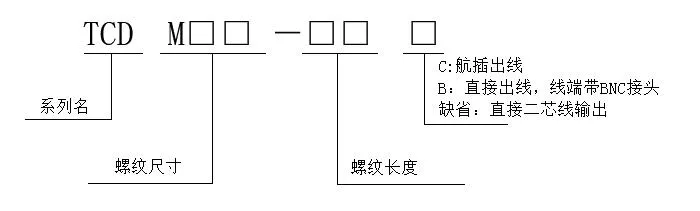

Описание модели
