TCR серия: магнитоэлектрический датчик скорости турбокомпрессора
Датчик скорости турбокомпрессора серии TCR представляет собой высокоточное и надежное устройство контроля скорости, специально разработанное для турбокомпрессорных двигателей.
Описание
маркер
Описание продукции
Датчик скорости турбокомпрессора серии TCR представляет собой высокоточное и надежное устройство контроля скорости, специально разработанное для турбокомпрессорных двигателей.Использование бесконтактной технологии магнитоэлектрической индукции для обнаружения скорости вращения крыльчатки турбокомпрессора в режиме реального времени, обеспечения эффективной работы двигателя и предотвращения повреждения скорости.Турбинированные системы для автомобилей, судов, строительной техники и авиации.
Типичное применение
● Бензиновые / дизельные турбированные двигатели (например, автомобили с турбонаддувом с прямым впрыском в цилиндр)
● Большие судовые дизельные двигатели (например, MAN, двухтактные двигатели Watsillan)
● Системы турбонаддува дизельных локомотивов (например, двигатели GE, EMD)
● Газотурбинные или дизельные генераторы (например, резервные источники питания для центров обработки данных)

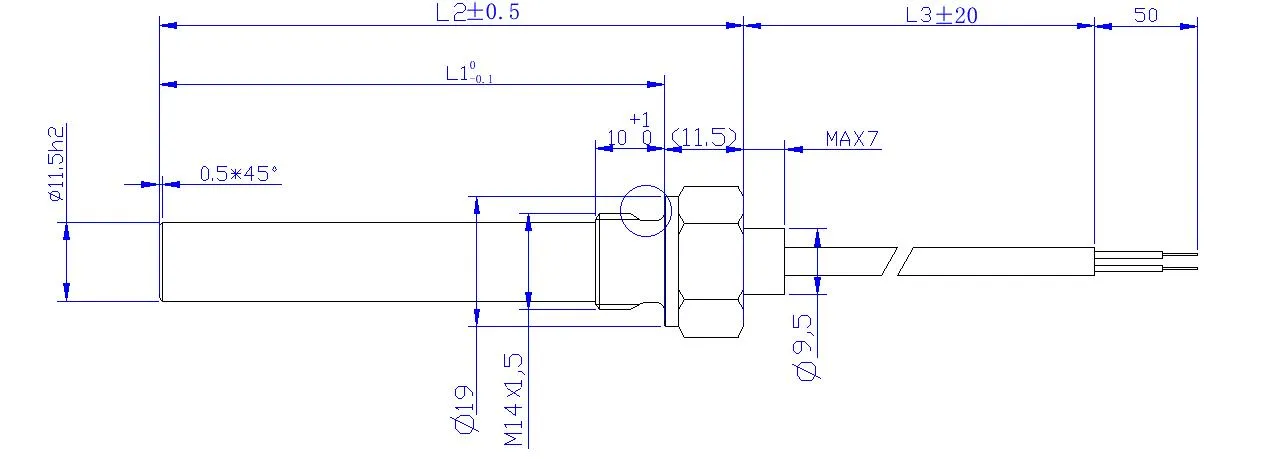

Внешний размер
| Тип | L1（mm） | L2（mm） | L3（mm） |
| TCR12/14 | 49.5 | 61 | 2000 |
| TCR16/18 | 73.5 | 85 | 2000 |
| TCR20/22 | 91.5 | 103 | 2000 |
Технические параметры
| Выходное сопротивление (Q) | 850±25% | Выходная амплитуда (низкая скорость) | >1V |
| Количество индуктивности (mH) | 135±25% | Выходная амплитуда (высокая скорость) | >10V |
| выходная форма волны | Синусоидальные волны | Рабочая температура (°C) | -40-150 |
| Расстояние установки (mm) | 0.2-2 | Зубчатый материал | ферромагнитность |
| Частотная реакция (Hz) | 0-100KHz | Класс защиты | IP68 |
Условия проверки скорости вращения: круг шестерни 18 зубов, расстояние между зубьями 12 мм; расстояние установки между датчиком и шестерней 1 мм, низкая скорость 120 rpm, высокая скорость 5000 rpm. фильтрующая емкость 22 nf
