TMCW-D серия: бесконтактный угловой датчик с цифровым выходом
Бесконтактные датчики угла серии TMCW-D с цифровым выходом используют интегрированные магниторезистивные микросхемы для бесконтактного измерения магнитного сигнала.
Описание
маркер
Описание продукта
Бесконтактные датчики угла серии TMCW-D с цифровым выходом используют интегрированные магниторезистивные микросхемы для бесконтактного измерения магнитного сигнала. Обработка сигнала микропроцессором позволяет преобразовывать механический угол в стандартные цифровые выходные сигналы (RS232 или RS485). Диапазон измерения угла (в пределах 0-360°) и тип выходного сигнала могут быть адаптированы под требования заказчика.
Характеристики продукта
◇ Бесконтактное измерение
◇ Устойчивость к тяжелым условиям эксплуатации, высокая надежность и долгий срок службы
◇ Низкий температурный дрейф, высокое разрешение, отличная линейность
◇ Малый крутящий момент
◇ Гибкие варианты диапазонов измерения и выходных сигналов
Области применения
◇ Измерение и отслеживание углов в системах автоматизации
◇ Контроль угла открытия клапанов
◇ Измерение угла поворота серводвигателей
◇ Контроль натяжения в текстильной и бумажной промышленности
◇ Измерение и мониторинг уровня жидкостей

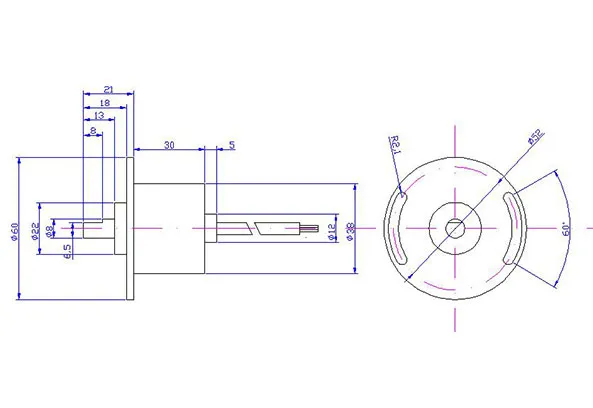

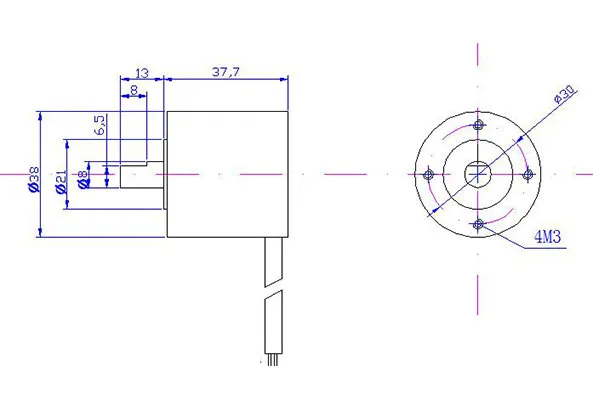

Габаритные размеры
Технические параметры
| Формат выходного сигнала | RS232 | RS485 |
| Номинальное рабочее напряжение | 12±2V，DC 24±2V,DC | 12±2V，DC 24±2V,DC |
| Механический угол поворота | 360° | 360° |
| Диапазон измерения угла | ±5°...±180° (настраиваемый до 0-360°) | ±5°...±180° (настраиваемый до 0-360°) |
| Разрешение | 9-14 бит (на выбор) | 9-14 бит (на выбор) |
| Температурный дрейф (-20...+80°C) | ＜0.2° | ＜0.2° |
| Потребляемый ток (без нагрузки) | ≤50 мА | ≤50 мА |
| Рабочая температура | Промышленный: -20...+80°C | Промышленный: -20...+80°C |
| Степень защиты | IP65 | IP65 |
| Период обновления | 0.1 мс | 0.1 мс |
