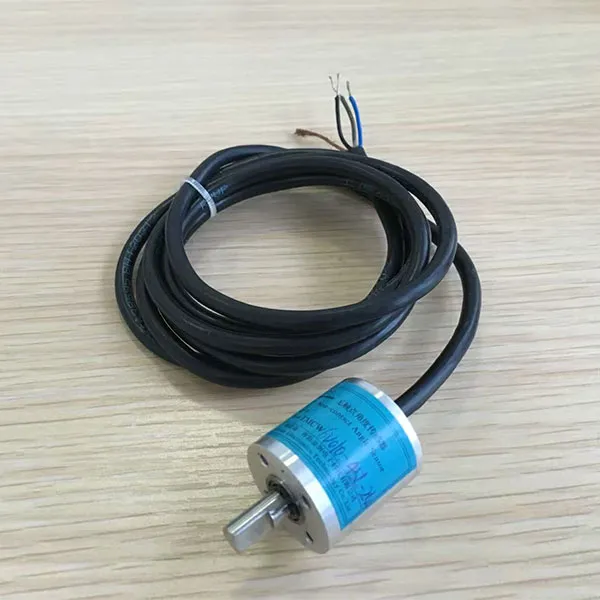

TMCW6 серия: бесконтактный угловой датчик
Бесконтактные датчики угла серии TMCW6 используют интегрированные магниторезистивные микросхемы для бесконтактного измерения магнитного сигнала.
Описание
маркер
Описание продукта
Бесконтактные датчики угла серии TMCW6 используют интегрированные магниторезистивные микросхемы для бесконтактного измерения магнитного сигнала. Обработка сигнала микропроцессором позволяет преобразовывать механический угол в стандартные выходные сигналы (4-20мА, 0-5В, 0-10В, 1-5В и др.). Диапазон измерения угла (в пределах 0-360°) и тип выходного сигнала могут быть адаптированы под требования заказчика.
Характеристики продукта
◇ Бесконтактное измерение
◇ Устойчивость к тяжелым условиям эксплуатации, высокая надежность и долгий срок службы
◇ Низкий температурный дрейф, высокое разрешение, отличная линейность
◇ Малый крутящий момент
◇ Гибкие варианты диапазонов измерения и выходных сигналов
Области применения
◇ Измерение и отслеживание углов в системах автоматизации
◇ Контроль угла открытия клапанов
◇ Измерение угла поворота серводвигателей
◇ Контроль натяжения в текстильной и бумажной промышленности
◇ Измерение и мониторинг уровня жидкостей

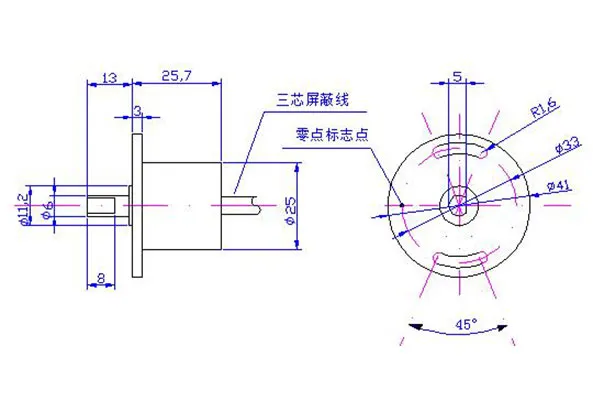

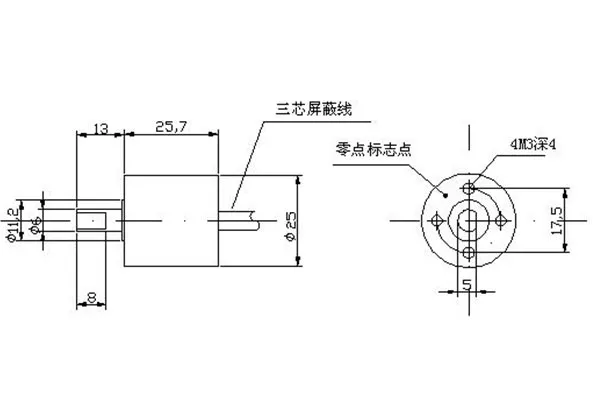

Габаритные размеры
Технические параметры
| Тип выхода | TMCW6V- (Выход напряжения) | TMCW6A- (Выход тока) |
| Номинальное рабочее напряжение | 12±2V，DC 24±2V,DC | 12±2V，DC 24±2V,DC |
| Механический угол поворота | 360° | 360° |
| Диапазон измерения угла | ±5°...±180° (настраивается до 0-360°) |
±5°...±180° (настраивается до 0-360°) |
| Разрешение | 12 бит (4096) | 12 бит (4096) |
| Точность | 0.087° (точность ↑ при ↓ диапазона) |
0.087° (точность ↑ при ↓ диапазона) |
| Температурный дрейф(-20-80℃) | ＜0.5° | ＜0.5° |
| Выходной сигнал | 0-5V / 0-10V / 1-5V / иные | 4-20mA / иные |
| Потребляемый ток (без нагрузки) | ≤16мA | ≤16мA |
| Нагрузочная способность | ≥2кОм | ≤500Ом |
| Рабочая температура | Промышленный: -20...+80°C Военный: -40...+125°C |
Промышленный: -20...+80°C Военный: -40...+125°C |
| Степень защиты | IP63 | IP63 |
| Период обновления | 1мс | 1мс |
|
Примечания: 1. При многооборотном измерении (0-360°) в точке перехода между 360° и 0° присутствует слепая зона 0.1-1°. 2. При выходных сигналах 0-5V / 0-10V в нулевой точке (0V) наблюдается фоновое напряжение ~50 мВ. |
||
