TMCWQ серия: бесконтактный угловой датчик для автомобилей
Бесконтактные датчики угла серии TMCWQ используют интегрированные магниторезистивные микросхемы для бесконтактного измерения магнитного сигнала. Обработка сигнала микропроцессором позволяет преобразовывать механический угол в стандартные выходные сигналы (4-20мА, 0-5В, 0-10В, 1-5В и др.).
Описание
маркер
Описание продукта
Бесконтактные датчики угла серии TMCWQ используют интегрированные магниторезистивные микросхемы для бесконтактного измерения магнитного сигнала. Обработка сигнала микропроцессором позволяет преобразовывать механический угол в стандартные выходные сигналы (4-20мА, 0-5В, 0-10В, 1-5В и др.). Диапазон измерения угла (в пределах 0-360°) и тип выходного сигнала могут быть адаптированы под требования заказчика. Производительность эквивалентна датчику положения Honeywell RPN1A112.
Характеристики продукта
◇ Бесконтактное измерение
◇ Устойчивость к тяжелым условиям эксплуатации, высокая надежность и долгий срок службы
◇ Низкий температурный дрейф, высокое разрешение, отличная линейность
◇ Малый крутящий момент
◇ Гибкие варианты диапазонов измерения и выходных сигналов
Области применения
◇ Измерение и отслеживание углов в системах автоматизации
◇ Контроль угла открытия клапанов
◇ Измерение угла поворота серводвигателей
◇ Контроль натяжения в текстильной и бумажной промышленности
◇ Измерение угла поворота колес автомобильного шасси

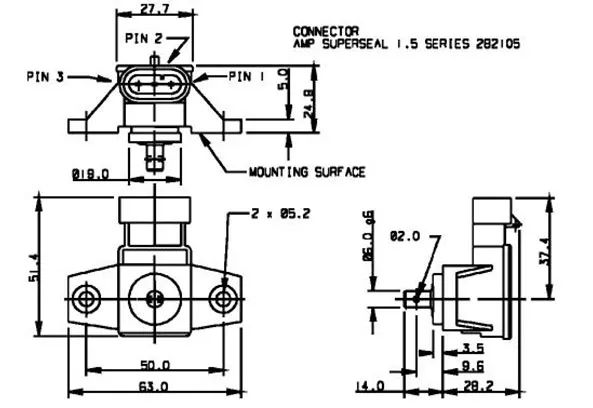

Габаритные размеры

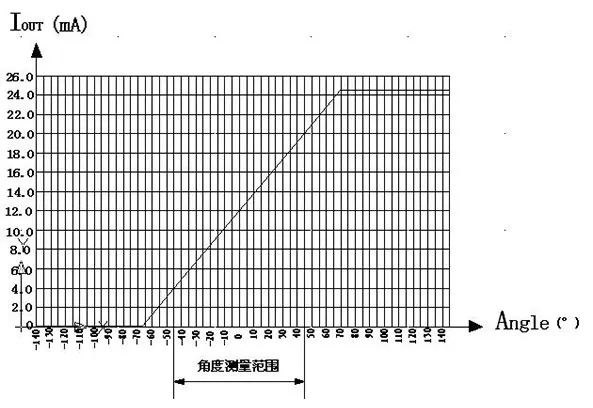

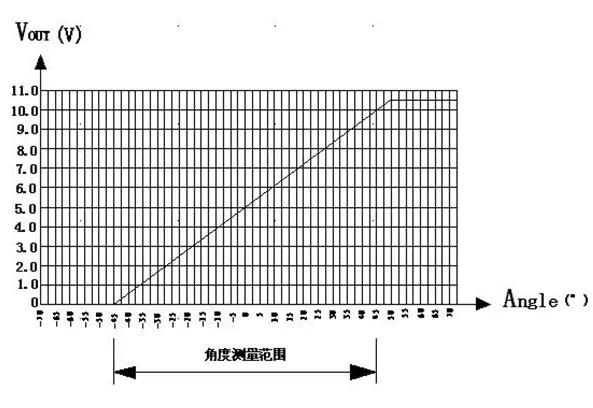

Типовая характеристика выходного сигнала
Технические параметры
| Тип выхода | TMCWQ6V- (Выход напряжения) | TMCWQ6A- (Выход тока) |
| Рабочее напряжение | 10-30V，DC | 10-30V，DC |
| Механический угол поворота | 360° | 360° |
| Диапазон измерения угла | ±5°...±180° (настраиваемый до 0-360°) | ±5°...±180° (настраиваемый до 0-360°) |
| Разрешение | 12 бит (4096) | 12 бит (4096) |
| Точность | ±0.03°...0.087° (точность обратно пропорциональна диапазону измерений) | ±0.03°...0.087° (точность обратно пропорциональна диапазону измерений) |
| Температурный дрейф (-20...+80°C) | ＜0.5° | ＜0.5° |
| Выходной сигнал | 0-5V / 0-10V / 1-5V / иные | 4-20mA / иные |
| Потребляемый ток (х.х.) | ≤16 мА | ≤16 мА |
| Нагрузочная способность | ≥2 кОм | ≤500 Ом |
| Рабочая температура | Промышленный: -20...+80°C | Промышленный: -20...+80°C |
| Степень защиты | IP65 | IP65 |
| Период обновления | 1 мс | 1 мс |
|
Примечания: 1. При многооборотном измерении 0-360° в зоне перехода между 360° и 0° присутствует мертвая зона 0.1-1° 2. Для выходных сигналов 0-5V/0-10V в нулевой точке наблюдается остаточное напряжение ~50 мВ |
||
