TPS серия: магнитоэлектрический датчик скорости турбокомпрессора
Датчик скорости турбокомпрессора серии TPS представляет собой высокочастотное бесконтактное устройство контроля скорости, предназначенное для высокопроизводительных систем турбонаддува.
Описание
маркер
Описание продукции
Датчик скорости турбокомпрессора серии TPS представляет собой высокочастотное бесконтактное устройство контроля скорости, предназначенное для высокопроизводительных систем турбонаддува.Используя принцип пассивной магнитоэлектрической индукции двухпроводной системы, можно точно измерить сверхвысокую скорость ротора турбокомпрессора, предоставить данные о скорости вращения в реальном времени для блока электрического управления двигателем (ECU), чтобы обеспечить эффективную и безопасную работу системы турбонаддува.
Типичное применение
● Высокоскоростные турбонагнетатели для высокопроизводительных спортивных автомобилей, таких как Porsche 911 Turbo и AMG
● Дизели с турбонаддувом для автомобилей военной техники (например, немецкие двигатели серии MTU)
● турбонаддувные генераторы нефтяных буровых установок
● Судовые дизельные двигатели, турбонагнетатели генераторов

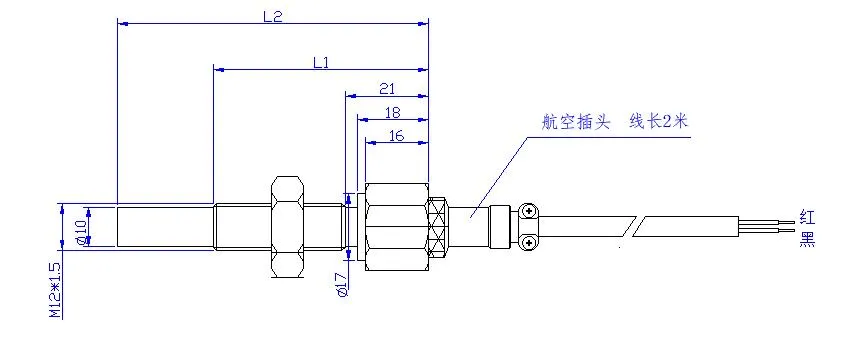

Внешний размер
| Тип | L1（mm） | L2（mm） |
| TPS48 | 54 | 78 |
| TPS52 | 54 | 78 |
| TPS57 | 69 | 108 |
| TPS61 | 69 | 108 |
Технические параметры
| Выходное сопротивление (Q) | 1000±10% | Выходная амплитуда (низкая скорость) | >1.0V |
| Количество индуктивности (mH) | 140±10% | Выходная амплитуда (высокая скорость) | >10V |
| выходная форма волны | Синусоидальные волны | Рабочая температура (°C) | -20-120 |
| Расстояние установки (mm) | 0.2-2 | Зубчатый материал | ферромагнитность |
| Частотная реакция (Hz) | 0-100KHz | Класс защиты | IP67 |
Условия испытаний на скорость вращения: шестерня на круге 18 зубов, расстояние между зубьями 12 мм; расстояние установки между датчиком и шестерней 1 мм, низкая скорость 300 rpm, высокая скорость 10 000 rpm.
