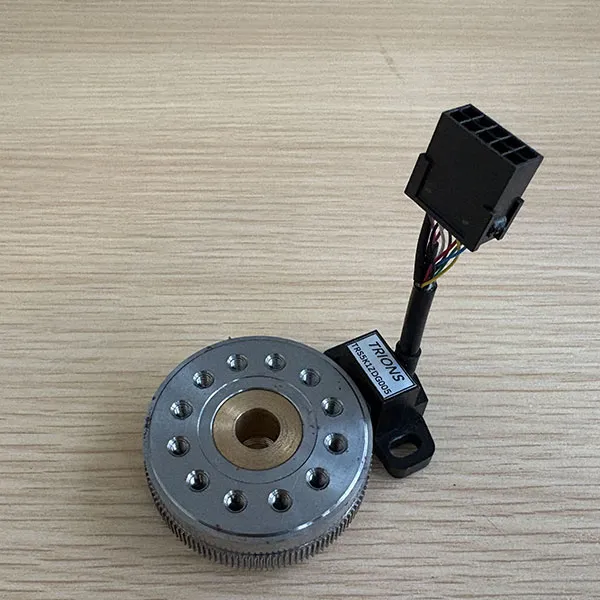

TR-GEL2444 серия: энкодер шпинделя
Совместимость с зубчатыми колесами (модуль 0.3, 0.4 или 0.5), не требует подшипников
Сверхвысокая точность измерений благодаря схеме интерполяции
Описание
маркер
Характеристики продукта
◆ Совместимость с зубчатыми колесами (модуль 0.3, 0.4 или 0.5), не требует подшипников
◆ Сверхвысокая точность измерений благодаря схеме интерполяции
◆ Степень защиты IP68, рабочий температурный диапазон -40...+120°C
◆ Бесконтактное измерение с sin/cos или TTL интерфейсом
◆ Низкая температурная зависимость, стабильный сигнал, частотный диапазон 0-200 кГц
◆ Металлический корпус с полной экранировкой, высокая устойчивость к электромагнитным помехам
Области применения
◆ Полный аналог датчиков серии GEL2444 компании L+B (Laser & Balance)
◆ Контроль положения и скорости шпинделей в станкостроении
◆ Электронная синхронизация позиционирующих винтов в вакуумных насосах
◆ Определение положения заготовок и измерение скорости двигателей в токарных, шлифовальных и фрезерных станках
◆ Замена оптических энкодеров в условиях высоких скоростей и экстремальных сред

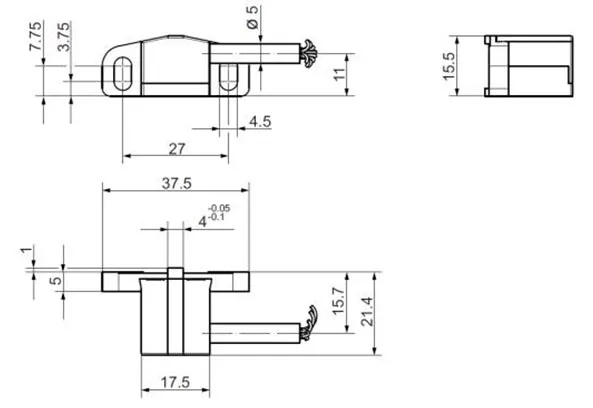

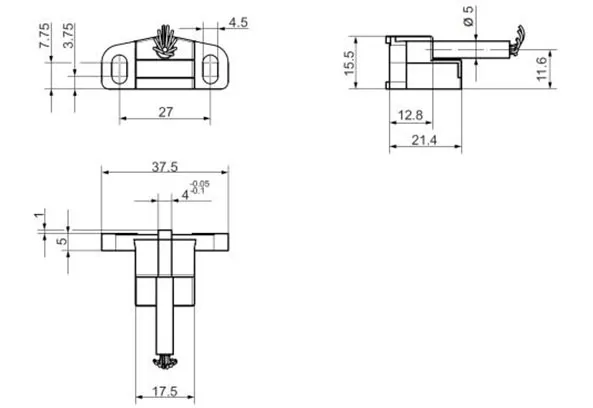

Габаритные размеры
Технические параметры
| Напряжение питания | 5 В ±5% постоянного тока |
| Ток нагрузки | ≤30 мА |
| Тип выходного сигнала | Синусоидальный/Прямоугольный |
| Частотный диапазон | 0 - 200 кГц |
| Амплитуда сигнала | ≈1 Vpp при зазоре 0.15 мм |
| Модуль зубчатого колеса | 0.3, 0.4, 0.5 (возможно изготовление по индивидуальным требованиям) |
| Рабочая температура | -20 - 120℃ |
