TRS121-2-04: двухканальный дифференциальный магниторезистивный датчик
Двухканальный дифференциальный магниторезистивный датчик сконструирован по двухканальной дифференциальной (MR) схеме, способен синхронно выводить два синусоидальных сигнала напряжения.
Описание
маркер
Описание продукта
Двухканальный дифференциальный магниторезистивный датчик сконструирован по двухканальной дифференциальной (MR) схеме, способен синхронно выводить два синусоидальных сигнала напряжения. Благодаря точному соответствию размеров резистивных элементов и чувствительной шестерни, датчик генерирует два синусоидальных сигнала с фазовым сдвигом 90°. Является полным аналогом продукта MuRuta FR05CM12AL.

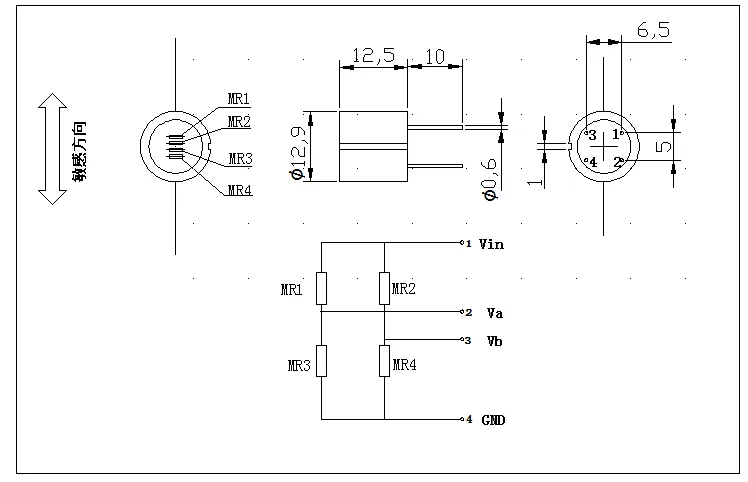

Габаритные размеры, Распиновка выводов и Направление чувствительности

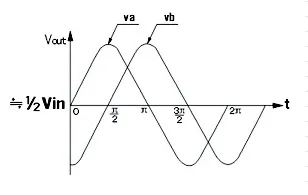

Выходные характеристики
Технические параметры
| Модель TRIONS | TRS12I-2-04 |
| Эквивалентная модель MuRuta | FR05CM12AL |
| Номинальное рабочее напряжение Vin | ≤5 В, постоянный ток |
| Общее сопротивление R1-4 (красный-черный), 25°C, δ=∞, I<1mA | 700±20% Ом |
| Смещение выходного напряжения, при Vin 25°C, δ=∞ | ≤100 мВ |
| Амплитуда выходного сигнала Voutpp (мВ), 25°C, δ=0.15мм | >800 мВ |
| Частотный диапазон fc | 0-100 кГц |
| Фазовый сдвиг | 90±5° |
| Модуль шестерни | 0.4 |
| Рабочая температура | -40～100℃ |
